产品型号：PS-GY11

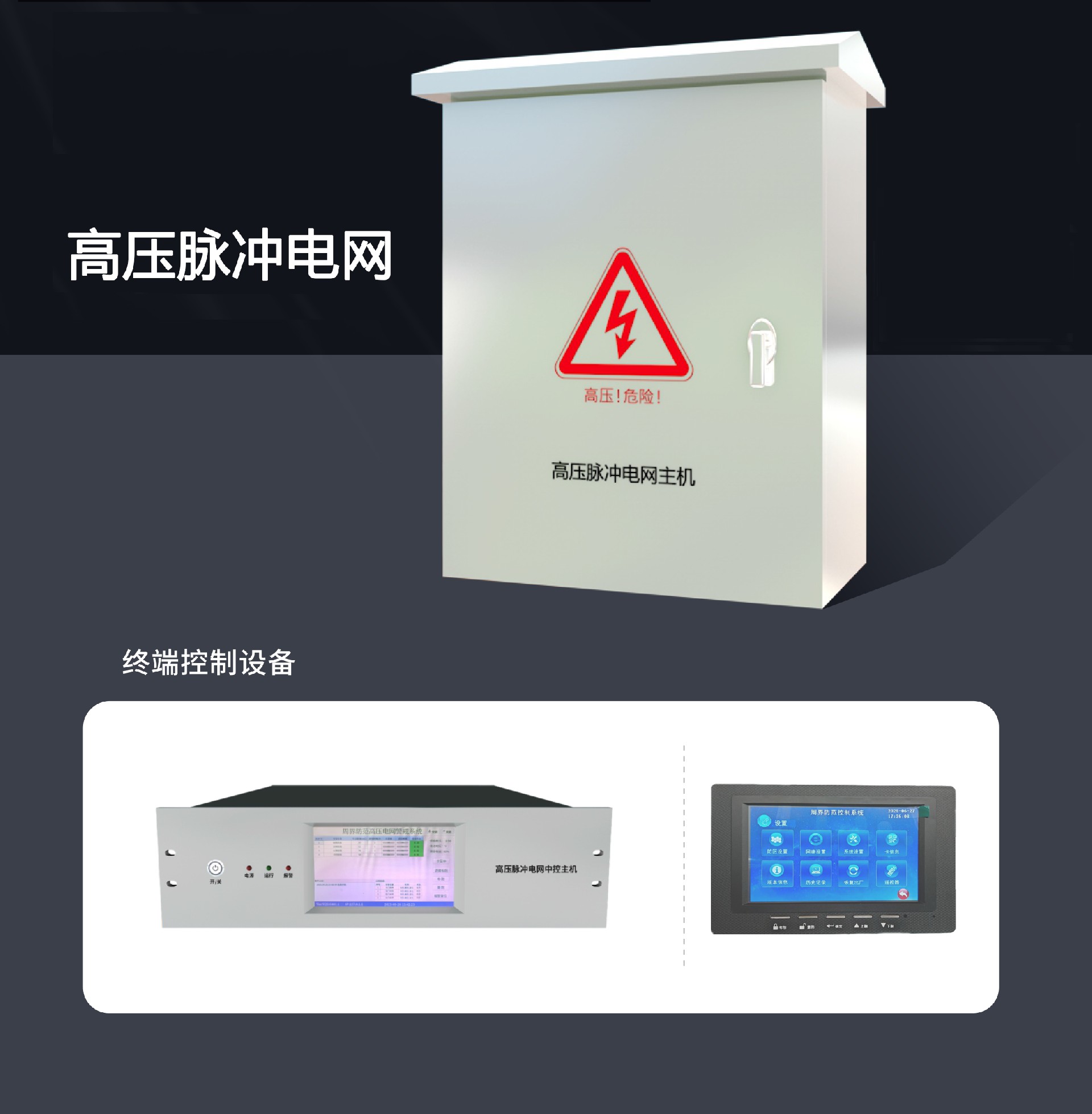

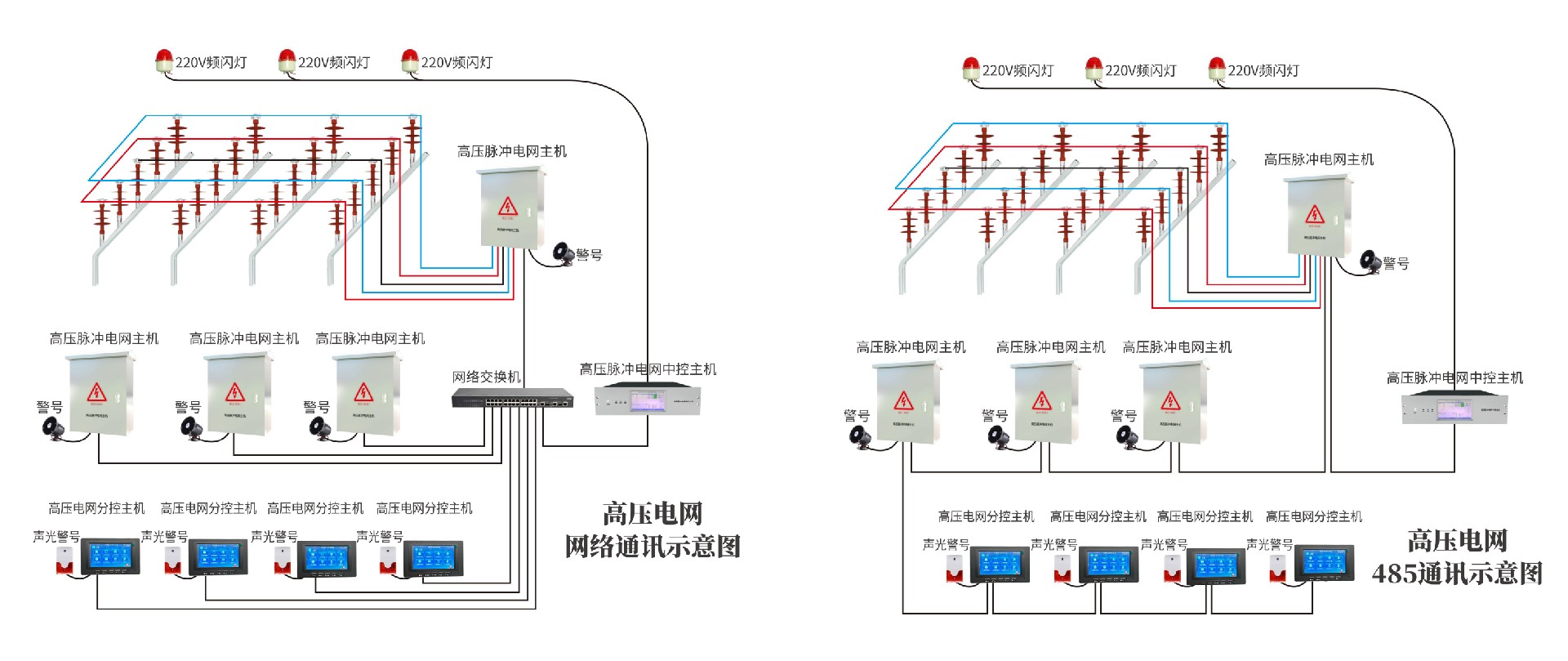

产品特点：高压脉冲电网系统是通过220V市电输入经过脉冲高压主机做升压处理发出高压脉冲,输送到前端围栏金属线上,从而达到打击阻止翻越和报警作用。高压电网属于“主动防范”的范畴,是监所安防系统中一种带有主动打击的技防设备···

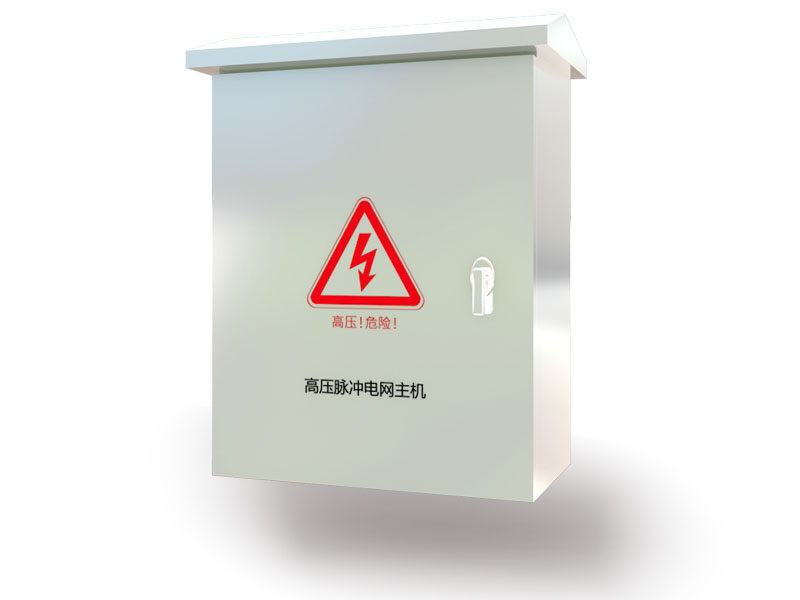

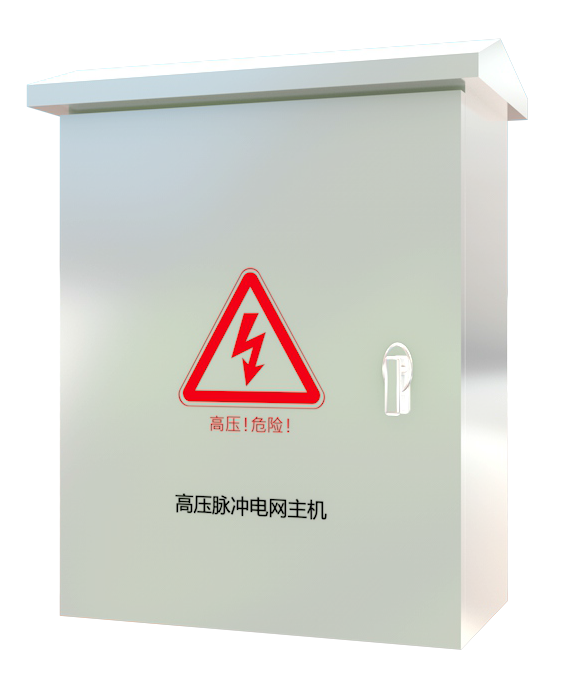

高压电网主机
高压电网主机是系统前端的高压设备， 通过220V市电输入脉冲高压主机做升压处理发出高压脉冲， 输送到前端围栏金属线上， 主机具有自我学习和自适应算法可适应现场雨雪雾天气的变化， 有效解决雨雪雾天误报或漏报难题。
技术参数：
设备型号：GY11 测量时间：1S-30S（取决于通道数） 通讯方式：RS485网络RJ45 内置屏幕：2.0寸LED屏 设备尺寸：420mm*520mm*225mm 设备供电：AC220V 输出电压：5500V 打击周期：3S 常态周期：1S | 打击能量：30-60mC 打击电流：100mA-1500mA 报警方式：断线、短路、触网、防拆、通信故障等 报警输出：常开常闭开关量信号、警号输出 使用环境：温度-40℃～+70℃ 相对湿度：≤90% 防护等级：IP65 功率：≤50W |

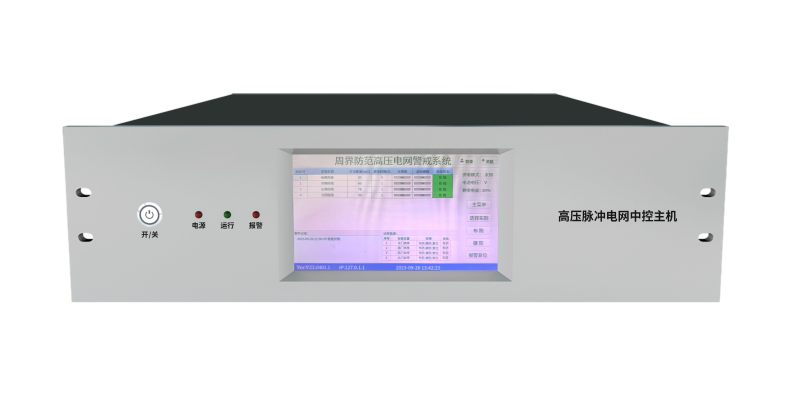

高压电网中控主机
高压电网中控主机是系统控制后端的低压设备， 是系统数据处理的核心。中控主机采用X86嵌入式Linux 系统, 安全稳定可靠，具有强大便捷的人机交互功能。中控主机自带高清触摸显示屏， 实时显示系统的UPS后备电源信息状态、防区信息状态、前端设备通信状态以及报警信息。中控主机可设定前端防区的打击电量、打击时间等参数。
技术参数：
设备型号：GY21 通讯方式：RS485网络RJ45 屏幕大小：7寸全彩触摸屏 设备尺寸：430mm*400mm*130mm机架式 设备供电：AC220V 系统架构：X86架构、国产Linux图形系统 | 二次开发：API接口 报警输出：常开常闭开关量信号、警号输出 IO接口：USB、VGA、3.5音频 使用环境：温度-40℃～+70℃ 相对湿度：≤90% |

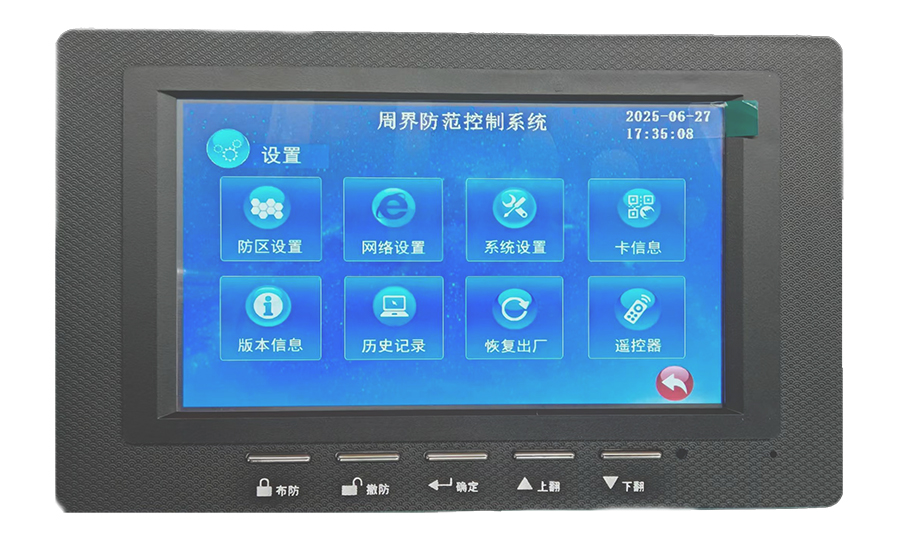

高压电网分控主机
高压电网分控主机是系统控制后端的智能控制设备， 是系统组成的重要部分。分控主机具有智能的人机交换系统， 操作简单便捷。高压电网分控主机具备实时显示高压电网防区状态、针对防区布撤防以及接受报警信息等功能。
技术参数：
设备型号：GY70 通讯方式：RS485网络RJ45 屏幕大小：7寸彩色触摸屏 设备尺寸：1250*860*18mm | 设备供电：DC12V 报警输出：常开常闭开关量信号、警号输出 使用环境：温度-40℃～+70℃ 相对湿度：≤90% |
前端电围栏

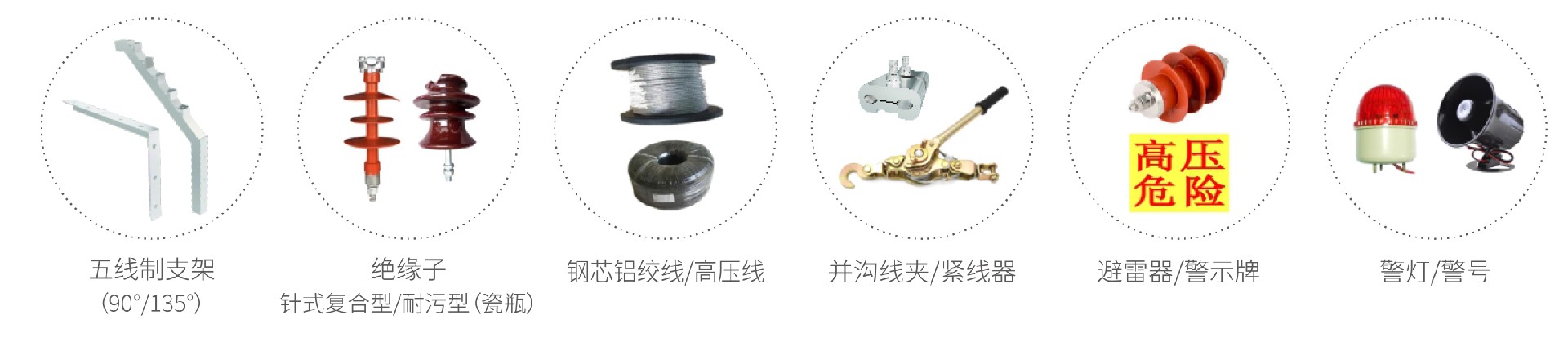

高压电网系统前端电围栏是整个系统的重要组成部分， 为了保证电子围栏整个系统的正常运行和较长的使用寿命， 电子围栏前端必须具有抗高压、抗污、抗氧化、耐腐蚀等基本功能。系统由围栏支架、钢芯铝绞线、绝缘子（ 瓷瓶） 、避雷器、高压绝缘导线、警示牌、接地桩、声光警号等组成。
90°/135°五线制标准支架 材质:热镀锌角钢 规格:380mm*1000mm*50mm-90° 规格:380mm*1270mm*50mm-135 安装位置:平面墙体 作用:构成前端线网的主要支撑，固定和 均匀排列钢芯铝绞线 | |
90°/135°五线制阴角支架 材质:热镀锌角钢规格:380mm*1000mm*50mm;50mm*50mm*5mm-90° 规格:380mm*1270mm*50mm;50mm*50mm*5mm-135° 安装位置:阴角墙体 作用:构成前端线网的主要支撑，固定和均匀排列钢芯铝绞线 | |
90°/135°五线制阳角支架 材质:热镀锌角钢规格:380mm*1000mm*50mm;50mm*50mm*5mm-90° 规格:380mm*1270mm*50mm;50mm*50mm*5mm-135° 安装位置:阳角墙体 作用:构成前端线网的主要支撑，固定和均匀排列钢芯铝绞线 | |
耐污型绝缘子(瓷瓶) 材质:陶瓷 耐压:10KV 规格:140mm外径*240mm高, 自带M16螺母 爬电距离:255mm | 针式复合型绝缘子 材质:硅橡胶 耐压:10KV 规格:140mm外径*2800mm高， 自带M16螺母 爬电距离:180mm |
钢芯铝绞线 材质:铝合金+镀锌钢 规格:16mm²多股钢芯铝绞线 (Ф1.8mmx(6+1)) 特性:抗拉强度高，导电性好 | 高压线 材质:铝合金+镀锌钢 规格:16 mm²多股钢芯铝绞线 (Ф1.8mmx(6+1)) 特性:抗拉强度高，导电性好 |
警示牌/避雷器 材质:铝合金(警示牌) 尺寸:500x500x1mm 规格:放电电压10KV 避雷器作用:在围栏系统遭受直击雷时，起到一定的保护作用 | 220V闪频警灯/警号 供电电压:AC 220V 2W 功率:2W 防护等级:IP54 特性:水平360°循环显示，安装需配置“警示灯固定件" 警号规格:DC12V 120db 5w |
UPS后备电源 规格455*195*330mm 容量:3000VA/2400W 输出电压:220VAC 电压稳压率:±1% 频率范围(电池模式):50Hz±0.25Hz 电池数量:8节 | 紧线器/并沟线夹 材质:锻造铁(紧线器) 规格:适用16#金属线 材质:铝合金(并沟线夹) 规格:适用16#金属线 |
中控系统软件
高压电网中控系统： 高压电网中控系统是基于X86架构的国产Linux系统, 安全稳定可靠， 具有强大便捷的人机交互功能。系统具备对UPS后备电源信息状态检测（ 市电检测以及市电断电无缝启动后备电源供电）；系统具备对前端高压电网主机防区信息状态、前端设备通信状态、报警信息实时监控；系统具备对各个防区输出打击电量、打击时间等参数信息； 系统支持API接口对接第三方平台。
技术参数
系统：国产Linux图形系统
功能：管理控制前端高压电网主机、分控主机；实时监控前端电网围栏防区状态以及对防区参数设定；报警信息、软件操作信息查询子导出
二次开发：采用API接口HTTP协议，便于第三方平台接入
系统操作：触摸屏或外接鼠标键盘
接入设备数量：可接入16台高压主机和16台分控主机
客户端软件
客户端管理系统： 客户端管理系统是集中管理高压中控主机的操作软件， 支持多中控主机同时接入， 支持广域网远程接入， 客户端软件具备电子地图、视频联动（ 定制） 、定时布撤防、各防区独立布撤防等功能； 系统支持多级权限用户操作。
技术参数
系统：Windows系统
功能：集中管理控制高压中控主机，防区电子地图导入编辑、视频联动功能编辑，防区布撤防控制，防区信息实时显示以及报警信息查询，支持多客户端同时使用
接入设备数量：可接入9999台高压中控主机
